扬州某公司除尘系统配套变频器柜+软启动柜案例

2019-06-21 10:12:23 10

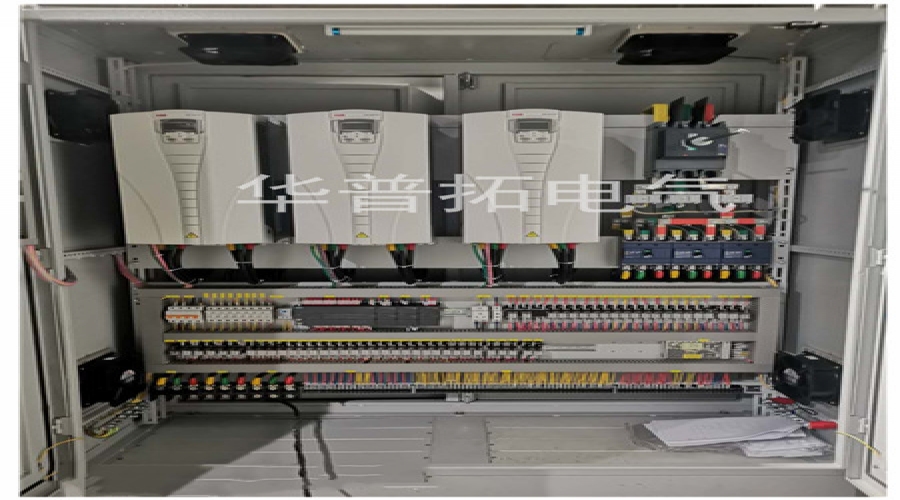

除尘系统变频器柜

  此系统包含2 台变频器柜,均采用ABB 变频器搭载西门子7288系列PLC 以及输入输出模块,并配以SMART1000触摸屏。PLC对变频器进行指令控制,使系统具有保护,测量、控制、信号采集及故障记录、报警等功能。

  系统采用自动控制程序和手动控制相结合的控制方式!

  软启动柜

  本套系统中包含2 台软启动柜,软启动采用施耐德的ATS48系列,并搭载西门子7288系列PLC 对软启动进行控制。

  控制回路中,既设自动控制亦有手动控制,还具备过压、过流、欠压、缺相保护及事故报苦功能,本产品使用前,按照电动机实际要求调整相应元件设定值,然后起动。

  1、自动操作:接通电源,电源指示灯亮,将转换开关转至“自动”位置,检查控制柜(箱)所控制的电机是否按控制仪的指令动作。当液位达到控制液位时,对应液位指示灯发光,相应的限位控制继电器常开触点自动闭合,二次控制回路自动接通,电机起动,同时运行指示灯亮。当水位达到停止水位时,对应的指示灯发光,液位测控仪的对应限位控制继电器常闭触点断开,二次控制回路开路,电机停止工作,运行指示灯熄灭。

  2、手动操作:接通电源,电源指示灯亮,将转换开关转至“手动”位置,按下起动按钮,电机开始运转,运行指示灯亮,按下”停止”按钮,电机停止运转,其运行指示灯熄灭。
