辽宁阜新VPSA11202制氧工程plc控制柜系统案例

2020-10-29 16:03:04 4

昆山华普拓电气是辽宁阜新VPSA11202制氧工程plc控制柜系统生产厂家。本项目是对制氧机械设备的供电、输电以及系统控制。该系统共有四台控制柜,分别为氧压机plc控制柜、氧压机进线柜、两台氧压机出线柜。氧压机plc控制柜采用西门子plc模块以及仪表来进行程序监控。配以指示灯按钮,手动操作利于现场操作。

电气控制柜|软启动控制柜|变频器控制柜|控制柜生产厂家

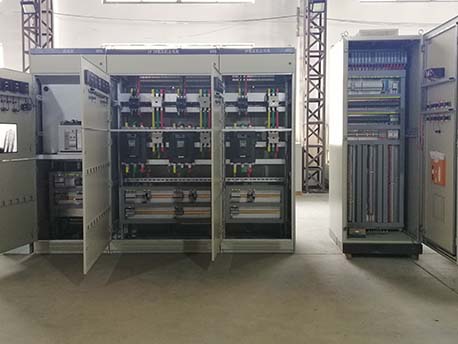

下图为plc控制柜系统的柜内元器件布局。左边三台MNS柜为拼柜,以母线铜排贯穿连接,最后边是plc主控制柜。西门子plc模块控制回路以及断路器、继电器动力回路,和下部的接线端子,分区明确,互不干扰。

进线柜柜门开孔,露出万能式断路器操作面板,安全可靠。

电气控制柜|软启动控制柜|变频器控制柜|控制柜生产厂家

MNS柜型,上中下三门隔开,检修互补干扰,性能稳定。

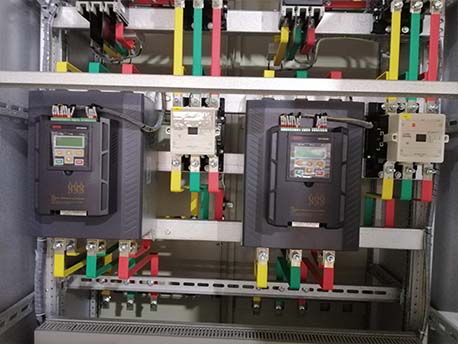

出线柜内西驰软启动器,平滑启动,节能减耗。

以母线铜排拼柜连接,紧凑易安装,方便快捷。

电气控制柜


plc系统主控制柜一控三,实现手动/自动化控制。

控制回路、动力回路、以及端子部分等各自分开,容易一一排除故障,保障设备运行顺畅。
