推杆螺旋进料控制盘
华普拓试机电孔箱采用H高品质设计理念,从排版布局到细节制作,均按照CCC及ISO9001标准执行
产品特点华普拓
推杆螺旋进料控制盘是前后开门，双开门plc控制柜，柜子尺寸为2200H（高）*1200W（宽）*800D（深）含底座，仿威图结构，箱体颜色：RAL7035，前后门板2.0T,侧板，顶板2.0T，安装板镀锌板2.0T+电脑托盘双层门双开门。
右图为控制盘正面外形图，柜门上安装了西门子9吋触摸屏，三相指示灯以及仪表。前后四个风机有效散热。下部滤网隔离灰尘。柜内布置上，柜前为PLC控制部分，柜后为变频器动力部分。互不干扰信号，运行稳定。
排布合理，便于观测及检修。

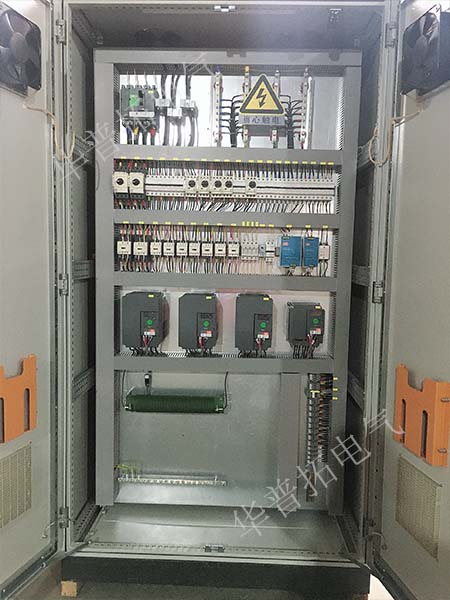

推杆螺旋进料控制盘PLC部分是选用西门子plc控制器200smart系列。16路信号输入输出，配以4M储存卡存储参数资料。施耐德2P中间继电器，以及接线端子。柜后动力部分为施耐德CVS250F 4P 250A主空开，各分回路是施耐德小型断路器承接，GV3P电机保护断路器，施耐德三个规格共5台变频器，功率分别为5.5KW,7.5KW,11KW。还有2/2模拟量输入隔离器4个。
本控制盘为山东淄博环保项目推杆进料螺旋进料控制盘。该项目共有5台电控柜，余下四台分别为推料操作箱、螺旋操作箱和大小提升机操作箱。这四台均为不锈钢电控箱。负责终端进料提供动力来源。华普拓专业电控柜成套厂家，定制各种控制需求的控制箱。
