产品特点华普拓
01制药配液电气控制柜为SS304不锈钢材质，是威图风格前单开门柜型，主控柜尺寸为W1000xH2000xD600mm，100mm槽钢底座，防护等级IP55。

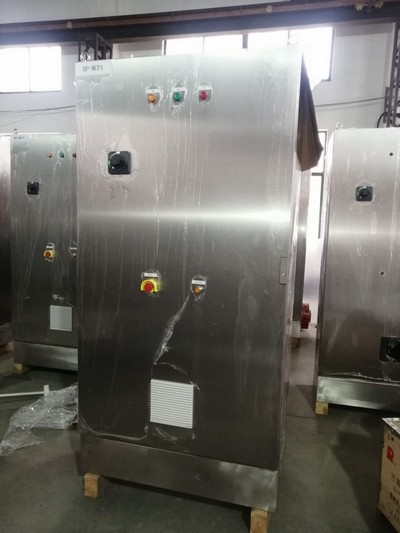

控制柜正面布置的指示灯、急停按钮，以及塑壳断路器操作手柄等元器件。柜门底部为散热滤网。

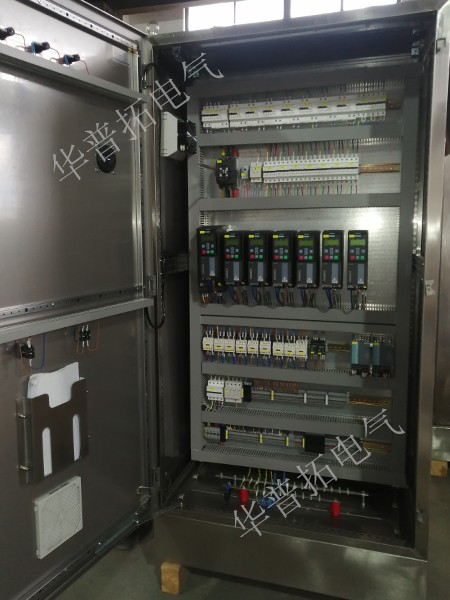

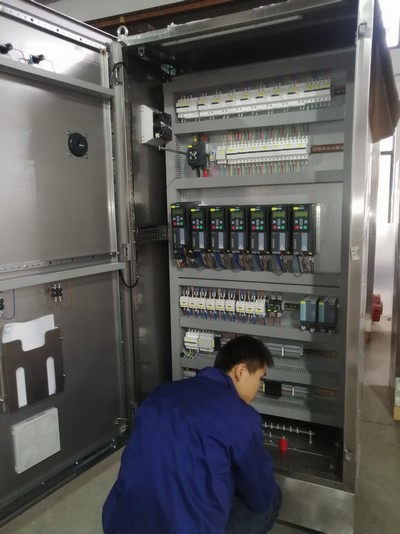

02 控制柜内元器件为施耐德塑壳断路器、微断、接触器，7台西门子G120X系列功率模块变频器。电源使用西门子直流电源。欧姆龙中间继电器，以及整套电涌保护器等。
塑壳断路器选用施耐德带延长杆的，操作手柄安装在柜门上，可以不用开门轻松操作。
03 本制药配液电气控制柜是制药工厂车间制剂配置系统使用。该项目共有72台控制柜，均为不锈钢防尘威图柜。防护等级均为IP55。医药行业高要求，整个控制柜盘满布置简洁大方，柜内元器件布局美观合理。

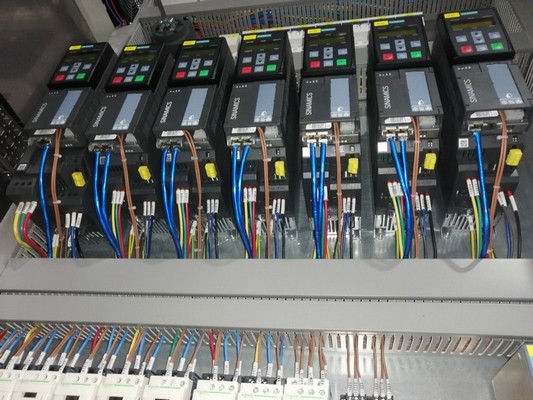

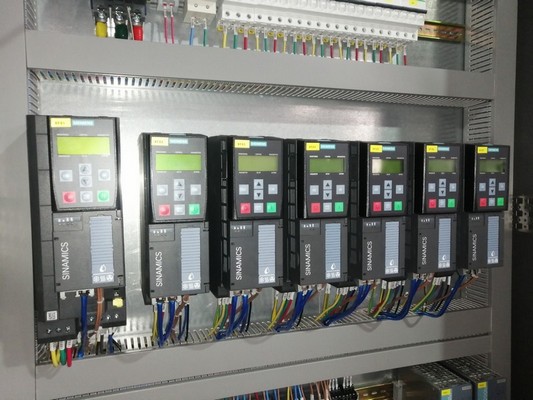

变频器柜所使用的西门子G120X系列功率模块变频器。该系列变频器西门子2018年发布的全新的Sinamics G120X，专为风机和泵的应用二设计的。
该系列变频器具备节能、可靠、易用的特点，在产品的全生命周期内贯彻节能和降低成本的理念；丰富的保护功能极大地降低了故障停机时间，并可应对苛刻的外界环境；其外形紧凑，便于安装、使用和维护。
