压缩机变频柜

英威腾压缩机变频柜是用于加氢站空气压缩机的变频控制。柜体为立式、双开门。柜内为两套变频器控制系统,设计合理,节约空间。

产品特点华普拓



  • 01英威腾压缩机变频柜是用于加氢站空气压缩机的变频控制。柜体为立式、双开门。柜内为两套变频器控制系统,设计合理,节约空间。

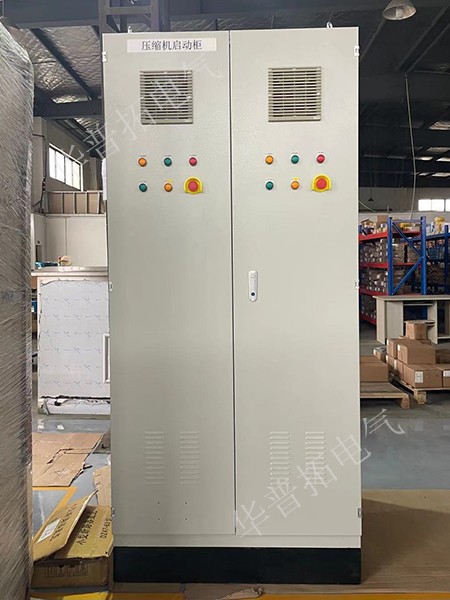

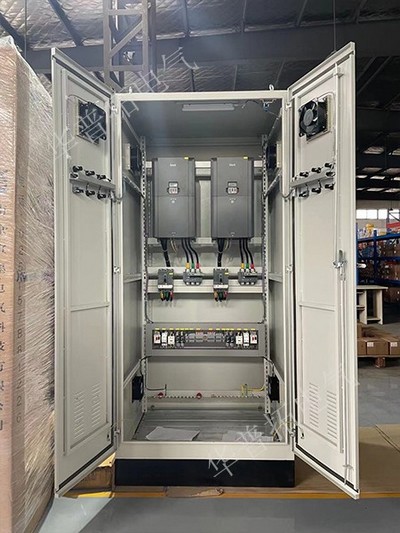

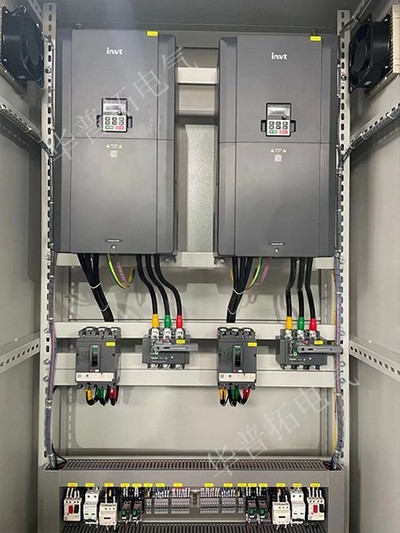

    02 如图所示,变频柜门上安装了散热风机、指示灯按钮等元器件。柜内分别安装了2台英威腾GD20 055G-4 55kw变频器,以及施耐德塑壳断路器、施耐德万高WG 3P 160A隔离开关、马达保护器、接触器和接线端子等元器件。


  • 电气控制柜电气控制柜


  •

  • 03 Goodrive20系列英威腾变频器,有数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定等功能。实现设定的组合和设定通道的切换。当电网电压变化时,能自动保持输出电压恒定。提供全面故障保护功能:过流、过压、欠压、过热、缺相、过载等保护功能。

    04  压缩机变频 柜为加氢站设备PLC控制系统中的一个,该系统其余柜子为一台PLC主控制柜,一台电源进线柜和一台馈线柜。共四台电气柜组成。华普拓电气以十二年的专业电气控制柜生产经验。针对各种加氢站制氧机设备、水处理系统、废气处理设备、除尘集尘设备等均可定制节能控制方案。工艺成熟,成套速度快。
